Série DataVS2
Le capteur de vision DataVS2 est la solution optimale pour résoudre les applications de vision industrielle les plus fréquentes
Simplicité : la configuration du capteur se fait via une interface PC, développée spécialement pour guider l’utilisateur étape par étape dans la création de son contrôle de vision.
Seules 3 étapes suffisent pour résoudre votre application.
Flexibilité : 20 programmes contenant chacun jusqu’à 7 contrôles simultanés sur la même image peuvent être mémorisés dans le capteur.
Vitesse : le capteur est capable d’atteindre 60 images par seconde grâce à une électronique et des outils optimisés.
Caractéristiques techniques
Configuration
Dimensions
Applications
Caractéristiques techniques:
Alimentation: 24 Vdc ± 10%
Consommation: 100 mA à 24 Vdc
Sorties: 3 sorties PNP - 1 signal strobe
Entrées: 1 entrée de sélection programme - 1 entrée trigger
Interface réseau: M12 4-poles – 10/100 Mbps Ethernet
Interface éclairage externe: Signal strobe (TTL)
Courant de sortie: 100 mA max
Tension de saturation: < 2 V
Optiques intégrées: 6, 8, 12mm
Résolution: 640 × 480 (VGA)
Nombre d’image par seconde: 60 images / secondes
Dimensions: 69,8 × 51,5 × 40 mm
Indicateurs: LEDs
Réglage 1 bouton d’apprentissage: Teach-in
Sauvegarde de données: 20 programmes mémoire FLASH non-volatile
Température d’utilisation: -10 °C … +55 °C
Température de stockage: -25 °C … +75 °C
Boîtier: Moulé en aluminium / ABS
Protection mécanique: IP54
Connection: M12 8-pôles, M12 4-poles
Poids: 125 g
Références |
Eclairage intégré |
Logiciel inclu |
Ethernet |
Entrée digitale |
Sortie digitale |
SVS2-06-DE-OBJ |
● |
● |
● |
1 |
3 |
SVS2-08-DE-OBJ |
● |
● |
● |
1 |
3 |
SVS2-12-DE-OBJ |
● |
● |
● |
1 |
3 |
4 LEDs vertes vont émettre 4 spots lumineux permettant de délimiter l’aire d’inspection du capteur. De cette manière, pendant l’installation, l’utilisateur a une idée précise de l’image que va acquérir le capteur.
Configuration:
|
1/ Réglage de l’image
La première étape consiste à connecter le capteur et régler les paramètres de qualité de l’image.
Lorsque les résultats désirés sont obtenus, l’utilisateur peut mémoriser l’image qui sera utilisée comme modèle de référence lors du fonctionnement du capteur. |
|
2/ Apprentissage
La deuxième étape permet de sélectionner les types de contrôle afin de distinguer les objets à rejeter.
Plusieurs contrôles peuvent être sélectionnés simultanément selon l’application. |
|
3/ Essais
La troisième étape permet de configurer les sorties TOR du capteur et simuler sur PC le fonctionnement du capteur afin de vérifier les contrôles choisis et d’activer la phase de test du capteur en utilisant seulement le PC pour contrôler les résultats. |

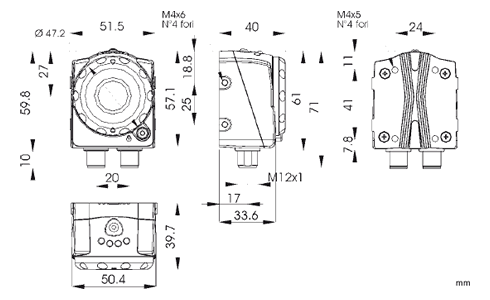

Dimensions:
Applications:
|
Reconnaissance de Forme sur 360°
Emballage : Vérification du logo
Assemblage : Orientation du produit
Postal : Vérification d’impression
|
|
Analyse de Contour
Travail du métal : Contrôle d’intégrité
Alimentaire : Contrôle de forme de capsule de café
|
|
Position
Embouteillage : Contrôle de niveau liquide
Alimentaire : Contrôle de position d’étiquettes
|
|
Largeur
Assemblage : Contrôle de pièces plastiques
Industrie du bois : Mesure épaisseur de planche
|
|
Comptage
Electronique : Comptage de composants
Pharmaceutique : Comptage de gélules
|
|
Contraste
Alimentaire : Contrôle de présence de date et lot
Travail du métal : Contrôle de marquage laser
|
|
Luminosité
Embouteillage : Contrôle de présence de bouchon
Emballage: Comptage d’objet
|
|
Code à barre
Pharmaceutique : Analyse chimique et biomédicale
Postal: Traitement de courrier et document
Alimentaire : Repérages de pièces semi-finies
|
|
Datamatrix
Electronique : Mouvement PCB
Automobile : Triage de pneu
Pharmaceutique : Triage de flacons
|
|
OCV - Vérification de caractères
Alimentaire : Contrôle de présence de date et lot
Pharmaceutique : Contrôle de présence de date et lot
|
