Contrôleur de puissance maximum 250 A

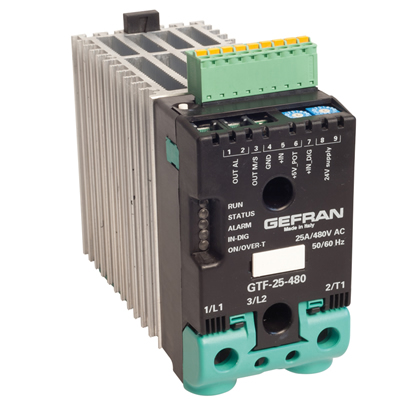

Compacte et optimisée, la gamme de groupes statiques évolués à microprocesseur “GTF” permet de gérer des puissances électriques avec les plus diverses typologies d’éléments chauffants.
Les valeurs de courant sont comprises entre 25A et 250A, avec une plage de tension nominale de 480Vac, 600Vac et 690Vca.
L’entrée de commande est configurable et accepte des signaux 0-10V, 0/4-20mA, potentiomètres et des signaux logiques, y compris en modalité PWM pour les solutions “réduction des coûts”.
Il est également possible de piloter le dispositif via la communication série Modbus RTU, grâce à des connexions en cascade, facilitées par des connecteurs enfichables RJ10 (type téléphonique).
Les modes de commande sont toutes configurables par voie logicielle et elles comportent:
- ZC:
Zero crossing avec temps de cycle constant (programmable dans la plage 1-200sec), pour les charges conventionnelles
- BF:
Burst-Firing, Zero crossing avec temps de cycle minimum optimisé, pour les systèmes à faible inertie thermique, lampes IR à ondes moyennes.
- HSC:
HalfSingleCycle, Zero crossing, correspondant à un BurstFiring qui gère des demi-cycles individuels de conduction ou d’extinction ; utile pour les lampes IR à ondes courtes, il réduit le papillotement et limite les perturbations EMC sur la ligne d’alimentation (s’applique uniquement aux charges monophasées ou en triangle ouvert).
- PA:
Commande à angle de phase avec limite de courant pour lampes IR à ondes courtes et primaires de transformateurs.
Suppression totale du scintillement des filaments de la charge.
Ces commandes peuvent être intégrées avec des options soft-start ou soft stop avec limitation du courant de crête et/ou du courant RMS maximum.
Grâce à des solutions matérielles et logicielles très sophistiquées, il est par ailleurs possible de piloter avec une extrême précision des charges de différente nature.
La disponibilité de la commande à angle de phase (la seule méthode de commande qui neutralise complètement le papillotement des lampes IR), associée avec des fonctions feedback de courant, tension ou puissance de charge, permet de résoudre aisément des applications dites “critiques”, telles les éléments chauffants spéciaux Super-Khantal ™, les résistances au carbure de silicium ou les primaires des transformateurs
Le GTF est en mesure d’exécuter un diagnostic complet des valeurs de courant, de tension, de puissance et de température :
Diagnostic de courant :
- Alarme de charge coupée, totale ou partielle
- Fonction auto-apprentissage du seuil d’alarme pour charge coupée
- Alarme de SCR en court-circuit
- Alarme de charge en court-circuit ou surintensité

• Plages de courant comprises entre 25 A et 250A
• Tensions nominales 480Vca, 600Vca et 690Vca
• Commande configurable en “Zero crossing” (Fixed Cycle, Burst Firing, Half single Cycle) ou “Phase angle”
• Entrée de commande analogique configurable en : V, mA, potentiomètre (et numérique en PWM)
• Alarme de charge coupée, totale ou partielle (option)
• Communication Modbus RTU, RS 485 2 fils (opt.)
• Limite de courant (option)
• Asservissement V, I, P (option)
• Connexions pour applications mono- phasées et biphasées (uniquement en mode “zero crossing”)
• Configuration par PC (via le câble USB – TTL)
• CE, TÜV, UL

Principales applications
• Fours industriels pour traitements thermiques et métallurgie
• Fours de fusion, frittage et nitruration
• Fours à céramique et pour métaux précieux
• Séchoirs
• Systèmes de chauffage avec lampes à l’infrarouge (ondes longues, moyennes et courtes)
• Machines à souder les chants pour le bois
• Machines souffleuses pour les matières plastiques
• Applications de soudure sur les machines de conditionnement
• Machines de thermoformage
• Fours munis d’éléments chauffants du type Super Kanthal™, au carbure de silicium
