GEFRAN SIEI - Variateurs de fréquence - ADV200

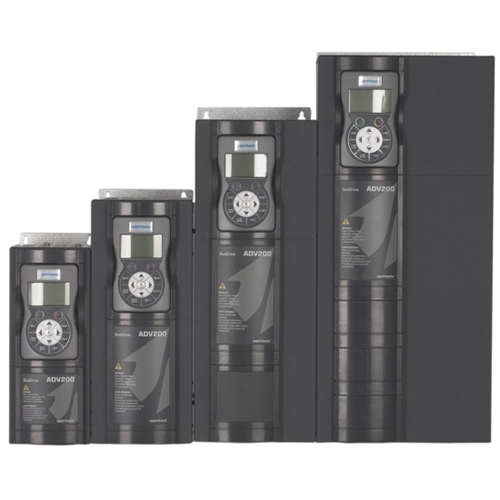

ADV200
Variateur à contrôle vectoriel de flux, de 0,75 à 90kW
• Alimentation triphasée: 400V –15%…480V +10% 50/60Hz ±5%
• Puissances moteurs de 0,75 kW (1Hp) à 90kW (125Hp)
• Certifications: CE. UL, cUL et CSA (en phase de certification)

Caractéristiques Générales:
• Mode de contrôle: Vectoriel en boucle ouverte, Vectoriel en boucle fermée, V/f
• Fréquence de sortie jusqu’à 600Hz
• Inductance côté CC intégrée
• Filtre réseau intégré
• Module de freinage dynamique intégré (jusqu’à 75kW)
• Surcharge selon la norme IEC146 classe 1 et classe 2
• Gestion des surcharges légères ou importantes
• Possibilité d’intégrer jusqu’à 4 options à l’intérieur du drive
• Carte “Safety Stop” (arrêt sécurisé) conforme à la norme relative aux machines EN 954-1 (Cat.3)
• Logiciel de programmation multilingue (5 langues)
• Automate programmable en langage évolué dans un environnement de programmation standard IEC61131-3
• Automate programmable de base intégré
• Console de programmation alphanumérique
• 2 entrées analogiques bipolaires (Tension / Courant)
• 2 sorties analogiques bipolaires (1: Tension / Courant, 1: Tension)
• 6 Entrées numériques (PNP / NPN)
• 2 Sorties numériques (PNP / NPN)
• 2 sorties relais , simple contact
• Liaison série RS485 (protocole Modbus RTU)
• Interface avec les bus de terrain les plus courants: ProfiBus, CANopen, DeviceNet, Ethernet real.time GDNet
• Degré de protection IP20

La série de variateurs « SIEIDrive ADV200 » représente un concept novateur en matière matière de commande de moteurs. Le variateur ADV 200 est le fruit d’une recherche technologique constante et de l’expérience que le groupe GEFRAN a acquise en étant présent depuis toujours aux côtés des principaux acteurs du secteur.
Conçus et mis au point pour répondre aux exigences réelles des intégrateurs de systèmes et des fabricants de machines afin de leur garantir une innovation et une compétitivité économique hors pair sur les marchés internationaux.
S’appuyant sur une extrême modularité mécanique et sur une plate-forme de programmation puissante, intuitive et entièrement « ouverte », le variateur ADV200 offre une souplesse d’intégration sans égale et des prestations particulièrement élevées dans n’importe quelle architecture de système pour des automatismes technologiquement avancés.

Fonctions:
Autocalibration des régulateurs de vitesse – courant – flux et identification des données de motorisation avec le moteur en rotation et à l’arrêt
Contrôle du couple
Menu de Startup simplifié
Surcharge instantanée à 180 %
Protection thermique I2t pour moteur, Drive et Résistances de freinage
Fonction multivitesse (16 programmables)
4 rampes indépendantes et programmables avec “jerk”
Fonction Moto-potentiomètre
Fonction de redémarrage à la volée du moteur
Droop Function
Gestion double moteur
Bloc fonction PID (application pré-chargée)
Gestion en cas de coupure sur le secteur par : arrêt contrôlé et/ou optimisation de l'énergie
Fréquence de commutation variable
Mode Couple constant et Couple variable
Environnement de développement avancé MDPLC (conforme à la norme IEC 61131-3)
Clavier de programmation avec 5 jeux complets de paramètres pour le drive

Options:
• Cartes d'expansion E/S combinables en fonction des besoins de la machine.
• Cartes de gestion codeurs supplémentaires
• Interfaces pour bus de terrain: ProfiBus , CANopen, DeviceNet, GDNet
• Carte “Safety Stop” (arrêt sécurisé) conforme à la norme relative aux machines EN 954-1 (Cat.3)
• Filtres EMC spéciaux (conformes à la directive européenne CEE - EN61800-3:2004)
• Résistances de freinage (normalisées pour toute la gamme)
• Inductances de sortie (normalisées pour toute la gamme)
• IP54 pour montage dissipateur extérieur
• Kit pour degré de protection NEMA 1
