La génération électronique des relais de sécurité
Pilz a lancé une nouvelle génération PNOZ sur le marché : les relais de sécurité électroniques. Cette gamme de relais innovateurs vient complèter le PNOZ classique, électro-mécanique, en lui apportant les avantages de l'électronique moderne : résistance à l’usure, sécurité, longue durée de vie et disponibilité accrue sont les garants du marché économique.
Particularités
Électronique : technologie à microprocesseurs
• Deux microprocesseurs
• Redondant et diversitaire
• Tests à la mise sous tension
• Tests internes
• Tests de fonctionnalités
Sorties de sécurité
• 2 sorties statiques de sécurité
• 1 sortie de signalisation
• Technologie transistor TEC, puissance de commutation de 2 x 2 A (24 V DC) ou 1 x 3 A (24 V DC) résistante aux courts-circuits et aux surtensions
Entrées
• Adaptées aux détecteurs de proximité électroniques, sorties statiques, relais Reed, contacts mécaniques
• Signaux statiques 24 V DC (catégorie 3)
• Signaux cadencés (catégorie 4)
• Aucune chute de tension, ce qui permet de petites sections de câble et un courant de faible tension (6 mA)
Diagnostic
• Possibilité de diagnostic rapide avec les LEDs de diagnostic.
• Interface diagnostic vers l'API avec sortie sur systèmes de visualisation. Détection des défauts internes et externes (par ex. court-circuit, erreur de câblage), des défauts dans les circuits d'entrée et de sortie (type de défaut, entrée/sortie concernée). Protocoles disponibles pour S7 et Allen-Bradley.

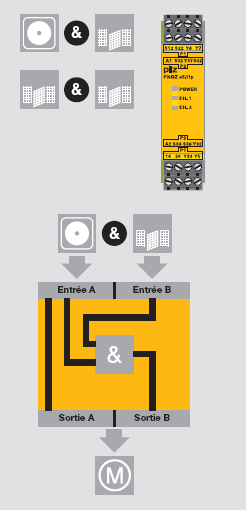

Couplages logiques
• Liaison logique ET/OU de plusieurs relais PNOZelog
• Remplace le « câblage » des sorties
